Selbstbau-Messgerät zur Kontrolle der 1,15 m Aufschlag-Höhe
Selbstbau einer visuellen Messgeräte-Einheit
Die Selbstbau-Einheiten - als Doppel- und Einzel-Einheit - sind bereits erfolgreich im Testbetrieb.
Die Messgeräte sollten mindestens 1,00 m bis 1,50 m entfernt von der Seiten-Line aufgestellt werden. Die beiden Markierungs-Linien der Messgeräte müssen zum jeweiligen
vorderen T-Linien-Bereich - in einer Höhe von 1,15 m - vor dem jeweiligen Aufschlag-Bereich, mit einem entsprechenden Kontrollstab, evtl. mit Standfuß für freihändiges Ausrichten ausgerichtet werden. Die hintere Markierung der Scheibe muss beim Justieren hinter der vorderen Markierung verschwinden (Kontroll-Zustand). Für die genaue Ausrichtung der Messgeräte wird eine Wasserwaage empfohlen.

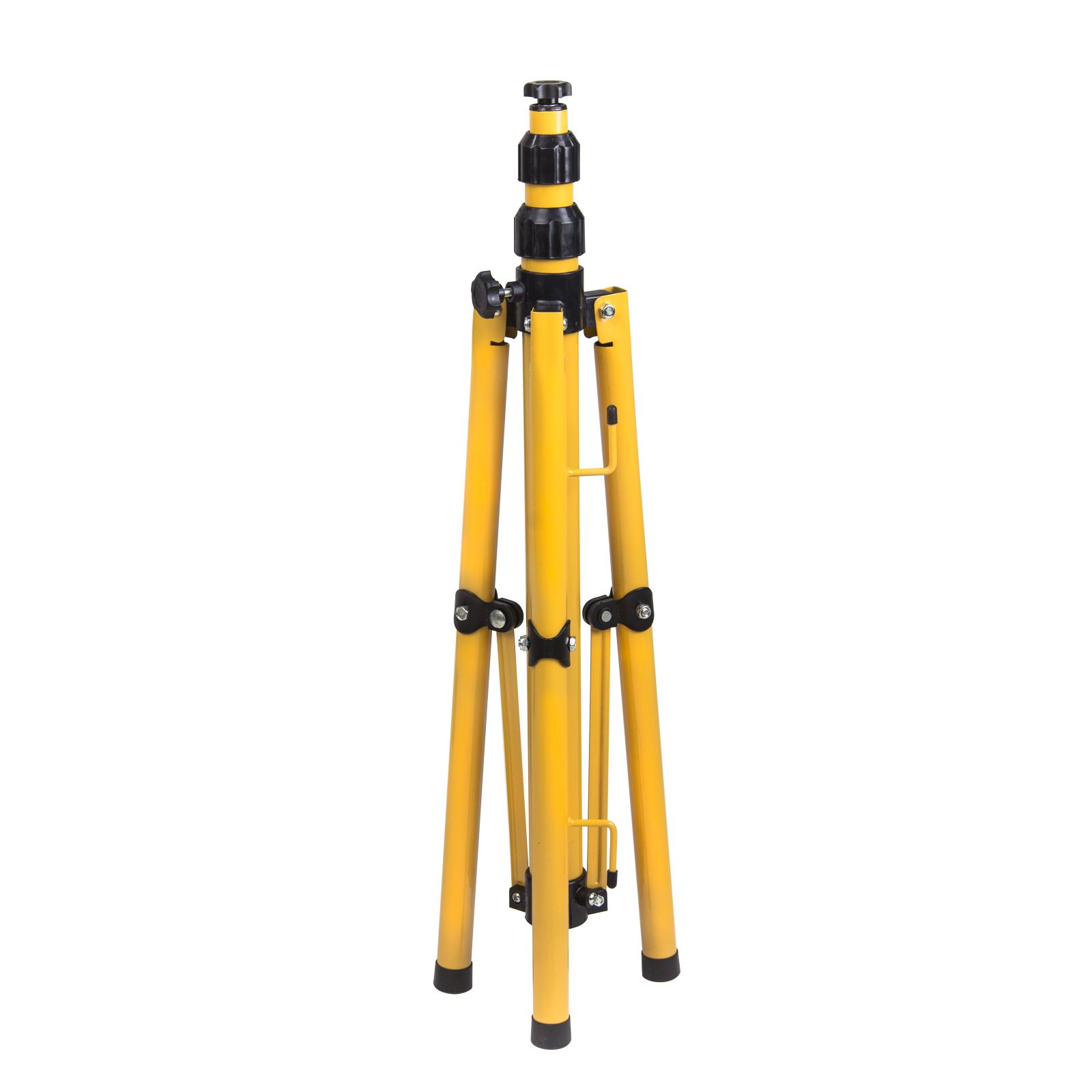

vorderen T-Linien-Bereich - in einer Höhe von 1,15 m - vor dem jeweiligen Aufschlag-Bereich, mit einem entsprechenden Kontrollstab, evtl. mit Standfuß für freihändiges Ausrichten ausgerichtet werden. Die hintere Markierung der Scheibe muss beim Justieren hinter der vorderen Markierung verschwinden (Kontroll-Zustand). Für die genaue Ausrichtung der Messgeräte wird eine Wasserwaage empfohlen.Die Messgeräte können einzeln auf einen Ständer (Baustrahler-Ständer mit M6 oder M8 Gewinde, evtl. Reduzierschraube) oder auf einer Doppel-Schiene (siehe Foto) angebracht werden. Für die Ausrichtung auf einer Doppel-Schiene kann zwischen Doppel-Schiene und Ständer eine Stativ-Nivellierungsbasis eingefügt werden.
Die gesamten Baumaterialien-Kosten belaufen sich auf ca. 90,00 EUR.
Übersicht: Bilder Bauanleitung Kontrollstab Wasserwaage Nivellierung Baustrahler-Ständer Ausrichtung
