Selbstbau einer Laser-Messgeräte-Einheit
Badminton
Selbstbau-Messgerät zur Kontrolle der 1,15 m Aufschlag-Höhe
Selbstbau einer Laser-Messgeräte-Einheit
Die Selbstbau-Einheiten - als Doppel- und Einzel-Einheit - sind noch in der Entwicklung und zeitnah im Testbetrieb.

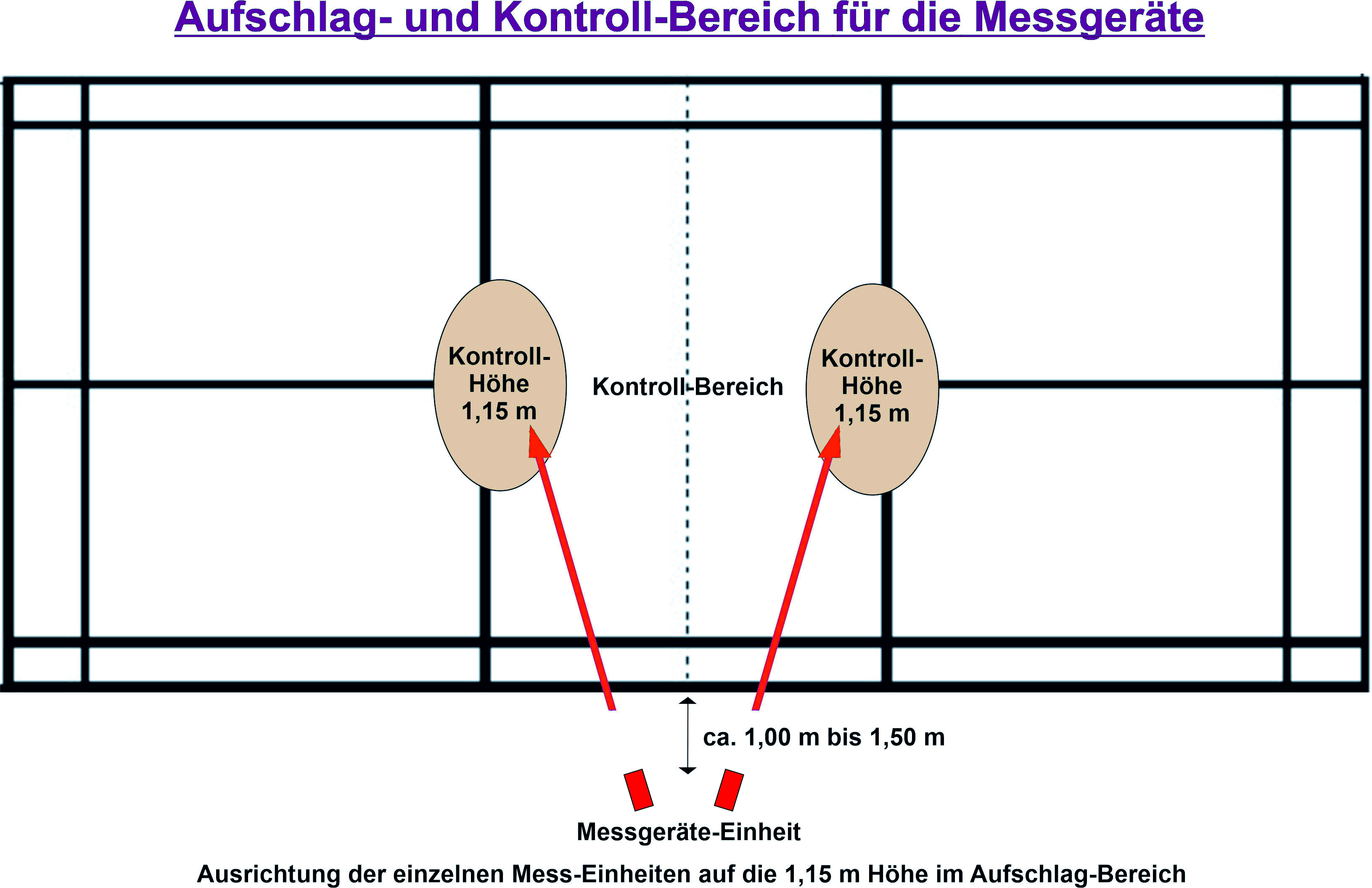

Eine Alternative die Aufschlag-Höhe zu kontrollieren ist die Lasertechnik, in Form von grün leuchtenden Kreuzlinsen- oder Bau-Lasern mit horizontaler Linien-Einstellung. Dazu wird das Lasergerät in 1,15 m Höhe (Strahl-Höhe) auf einen Ständer (Baustrahler-Ständer mit M6 oder M8 Gewinde oder Mikrofon-Ständer mit 1/4" oder 3/8" Gewinde, evtl. mit Reduzier- oder Adapterschraube) - im Abstand von mindestens 1,00 m bis 1,50 m Entfernung an der Seitenline aufgestellt - oder an den Netzpfosten montiert. An einen Netzpfosten montiert wird der Laserstrahl durch den Netzpfosten geteilt und in beide Aufschlagbereiche der Spielfeldhälften projiziert. Zum Ausrichten der Lasergeräte wird ein entsprechender 1,15 m Kontrollstab benötigt.
Wichtig ist, dass der Laserstrahl eine gewisse Strahlkraft hat. Das hier vorgestellte Lasergerät (grün) ist im Vergleich zur roten Ausführung (einigermaßen aber nicht optimal) am Arm bzw. auf heller Kleidung gut zu erkennen.
Der Laserstrahl könnte evtl. die Spieler:innen irritieren. Es sollte vermieden werden, die Spieler:innen während des Ballwechsels direkt in die Augen zu leuchten.

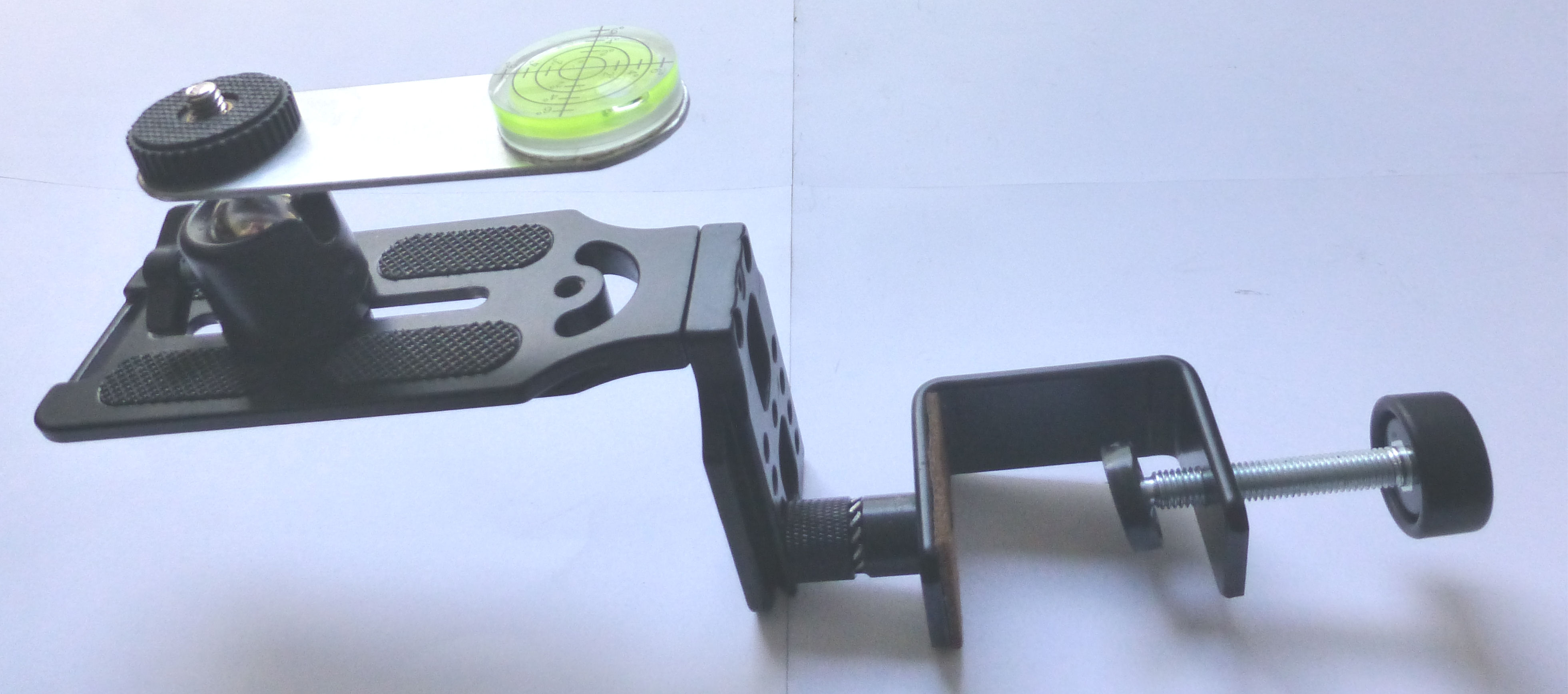

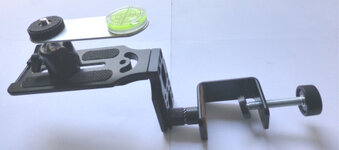

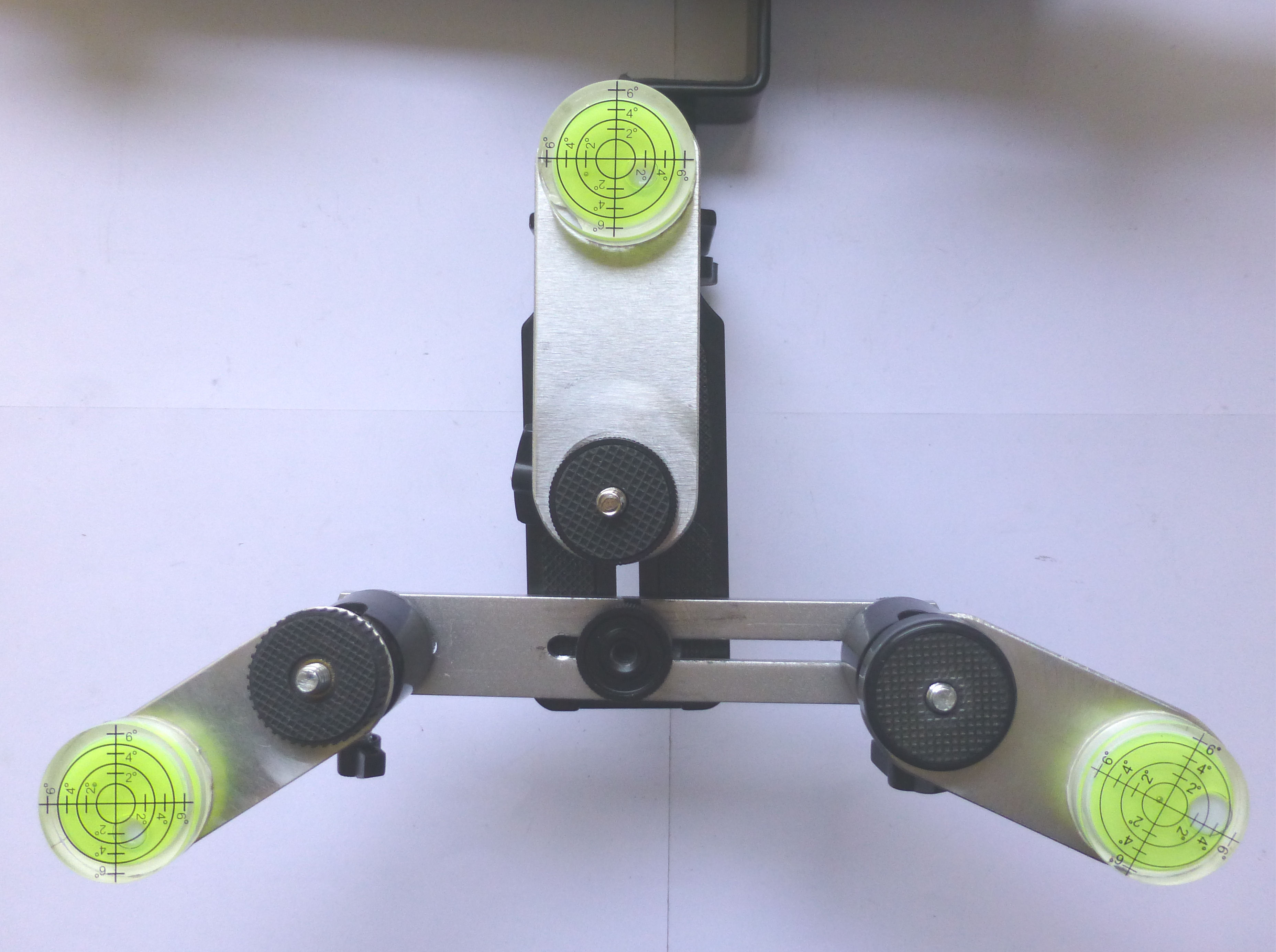

Material-Bedarf für Abbildungen: (Kosten der kompletten Einzel-Einheit ohne Ständer ca. 70,00 EUR)
1 od. 2 Stk. runde Wasserwaagen / 1 od. 2 Stk. Alubleche 6 x 3 cm x 3 mm / 1 od. 2 Stk. Kugelkopf-Halterungen 1/4" /

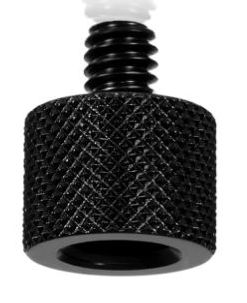

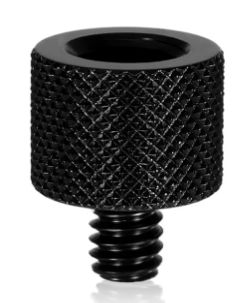

1 od. 2 Stk. Gummi-Unterlegscheibe M6 / 1 Stk. Kamera L-Halterung / 1 Stk. Sternschraube 1/4" / 1 Stk. Zahn-Unterlegscheibe M8 / 1 Stk. 1/4" auf 3/8" Kamera-Buchse / 1 Stk. Zahn-Unterlegscheibe M8 / 1 Stk. Kamera-Tischhalterung / 1 od. 2 Stk. Lasergeräte (je ca. 40,00 EUR)
Erweiterung für Anbringung auf Ständer:
2 Stk. 1/4" auf 1/4" Stativ-Schrauben-Adapter / 1 Stk. 1/4" Kamera-Buchse auf M6 Schraube / 1 Stk. 1/4" Kamera-Buchse auf M8 Schraube
